• 一、產品概述：

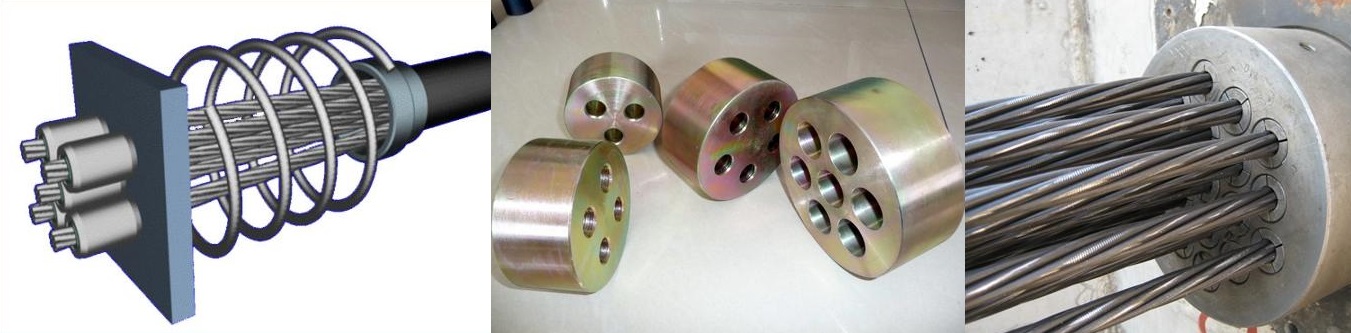

        靜載錨固試驗機專用于錨具、夾具的靜載錨固性能檢測，錨具的靜載錨固性能由鋼絞線錨具組裝件靜載試驗測定的預應力筋的效率系數ηa和達到實測極限拉力時預應力筋的總應變?chǔ)臿pu確定。該試驗機符合GB/T14370-2015 《預應力筋用錨具、夾具和連接器》以及JT/T 329-2010 《公路橋梁預應力鋼絞線用錨具、夾具和連接器》對錨固試驗的相關要求。

        靜載錨固試驗機采用微機控制電液伺服加載和手動液壓加載，主體與控制柜分置的設計，具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，專用鋼絞線、靜載錨固強度試驗之用。靜載錨固試驗機測力采用負荷傳感器，微機控制及顯示，電液伺服控制精度較高。

  二、主要特點：

        1.靜載錨固試驗機主要用于鋼絞線錨具的靜載錨固和低周載荷性能試驗，采用電液伺服閥閉環以實現等速、加載及保載的試驗過程控制，確保加載速率平穩可靠；

        2.靜載錨固試驗機由微機控制與自動采集、存貯、處理試驗數據，計算機屏幕實時顯示試驗曲線、檢測值與位移變化，自動計算內縮量并打印試驗曲線和試驗數據；

        3.具有大試驗力和位移峰值保持功能；

        4.能自動求取力學性能指標及打印出完整的試驗報告功能；

        5.具有過載保護功能；

        6.可測試試樣規格：Φ21.8；Φ17.8；Φ15.24mm（公稱直徑)單根或多根鋼絞線?？蓹z測錨固Φ21.8；Φ17.8；Φ15.24mm鋼絞線的單孔和多孔靜載錨索錨固性能。

        7.具有負荷、位移兩個控制通道及與之相對應的力、應力、位移三種控制方式，控制方式間可隨機/隨意切換。 PID 參數可在線調整。

        8.可進行等速率負荷、應力、位移控制和恒負荷、應力、位移控制并采用無級調速。

        9.自動繪制力—位移、力—時間、位移—時間等多種試驗曲線，自動編輯試驗報告并適時打印輸出；

        10.測量系統具有自動清零、自動標定功能，連續全程測量不分檔。






  三、技術參數：

  技術名稱	技術參數
  最大試驗力	5000kN	6500 kN
  試驗力測量范圍	2%～100%FN
  試驗力示值相對誤差	≤示值的±1%
  拉伸距離	3400mm
  活塞行程	200mm
  位移測量范圍	0～200mm
  位移測量分辯率	0.01mm
  位移測量精度	±1%FS
  主機重量	6000kg
  電源	380V，50Hz
