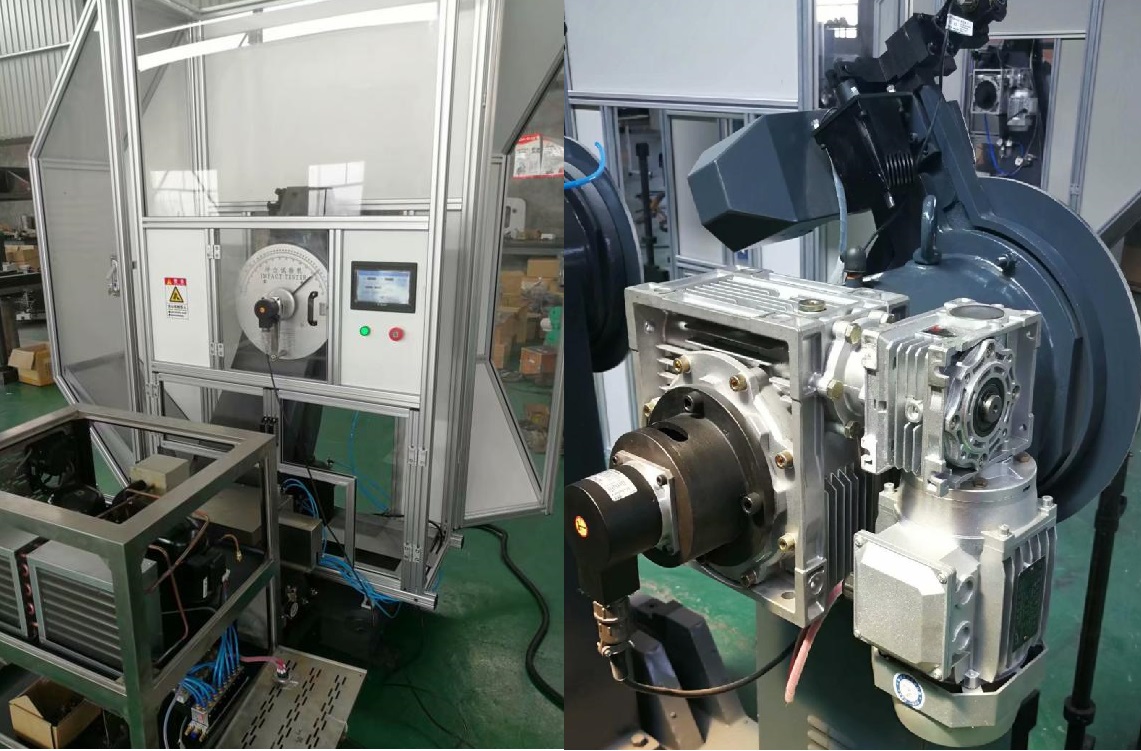

• CTS-II300/450/750微機控制儀器化沖擊試驗機

  一、產品概述 ：


  儀器化擺錘沖擊試驗機通常又叫擺錘示波沖擊試驗機或數字化擺錘試驗機，是目前擺錘式試驗機中功能全、性能完善、穩定可靠高端沖擊試驗機產品。經過多年積累經驗、改進，成功完善了微機控制儀器化試驗機。該機沖擊能量測控系統采用先進技術設計，功能完善、操作方便、測試精度高，廣泛應用于高等院校、航空航天，科研院所、軍工、計量檢驗、車輛船舶、機械冶金、核電風電、壓力容器等各領域，用于測量金屬材料的沖擊韌性值和金屬材料在動負荷下的抗沖擊能力。




  二、滿足標準：

  ◆  GB/T 2611-2007 《試驗機  通用技術要求》

  ◆  JB/T 7406.1-1994 《試驗機術語  材料試驗機》

  ◆  GB/T 3808-2010《擺錘式?jīng)_擊試驗機的檢驗》

  ◆  GB/T 229-2007《金屬材料 夏比擺錘沖擊試驗方法》

  ◆  JJG 145-2007《擺錘式?jīng)_擊試驗機》

  ◆  ISO 148:1998《Metallic materials-Charpy pendulum impact test》

  ◆  ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》

  ◆  GB/T 18658-2002《擺錘式?jīng)_擊試驗機檢驗用夏比V型缺口標準試樣》

  ◆  JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》

  ◆  ISO14556：2000《Steeel-charpy V-notch pendnlum impact test-Instvumented test method》

  ◆  GB/T19748-2005《金屬夏比V型缺口擺錘沖擊試驗儀器化試驗方法》

  JJF1320-2011《儀器化夏比擺錘沖擊試驗機校準規范》

  三、技術參數：

  （一）主機參數

  項目	CTS-II 300/450/750
  最大沖擊能量（J）	300/450/750
  有效使用范圍	20%-80%FS
  擺錘預揚角	150°
  擺軸軸線至打擊中心的距離	750

  （二）附具參數

  項目		CTS-II 300	CTS-II 450	CTS-II 750
  擺錘錘重（N）		214.3594	321.5392	535.8987
  擺錘力矩（N.m）		160.7696	241.1544	401.9238
  沖擊速度（m/s）		5.24
  砧座跨距		40
  砧座圓角半徑		R1-1.5
  砧座斜度角		11°±1°
  沖擊刃角		30°±1°
  沖擊刃曲率半徑 （mm）	2mm沖擊刃	2-2.5
  	8mm沖擊刃	8±0.05
  	8mm沖擊刃寬度	8±0.05
  沖擊刀厚度		16
  滿足試樣規格		10×10×55

  （三）測量參數1

  項目		CTS-II 300/450/750
  沖擊速度（m/s）		5.24
  砧座跨距		40
  砧座圓角半徑		R1-1.5
  砧座斜度角		11°±1°
  沖擊刃角		30°±1°
  沖擊刃曲率半徑		2
  		8
  沖擊刀厚度 沖擊刃寬度 （mm）	2mm沖擊刃肩角半徑	2-2.5
  	8mm沖擊刃寬度	8±0.05
  	16mm（標準厚度）	0.1-1
  滿足試樣規格		10×10×55

  （四）測量參數2

  項目	CTS-II 300/450/750
  沖擊力傳感器	量程50kN，精度優于±1.0%（配放大器精度）
  AD轉換器	16位，頻響1.25MHz
  信號放大器	頻響1.5MHz
  旋轉編碼器	3600線
  數據采集卡	國外進口的高性能數據采集卡，采樣率≥1.25M
  能量顯示方式	刻度盤，液晶屏，微機
  角度測量方式	光電編碼器
  角度準確度	0.06°
  數顯角度分辨力	0.025°
  數顯能量分辨力	0.12J
  能量顯示方式	刻度盤，液晶屏，微機

  （五）整機參數

  項目		CTS-II 300/450/750
  外形尺寸	主機	含裝防護網 2220×900×2220
  	電氣柜	960×620×830
  重量	主機	約1500
  	電氣柜	約100
  電機功率（kW）		1.5
  供電電源		三相五線制，380V±10％，50Hz
  使用環境		無震動、無粉塵；室溫（15-25℃）；濕度<70%
