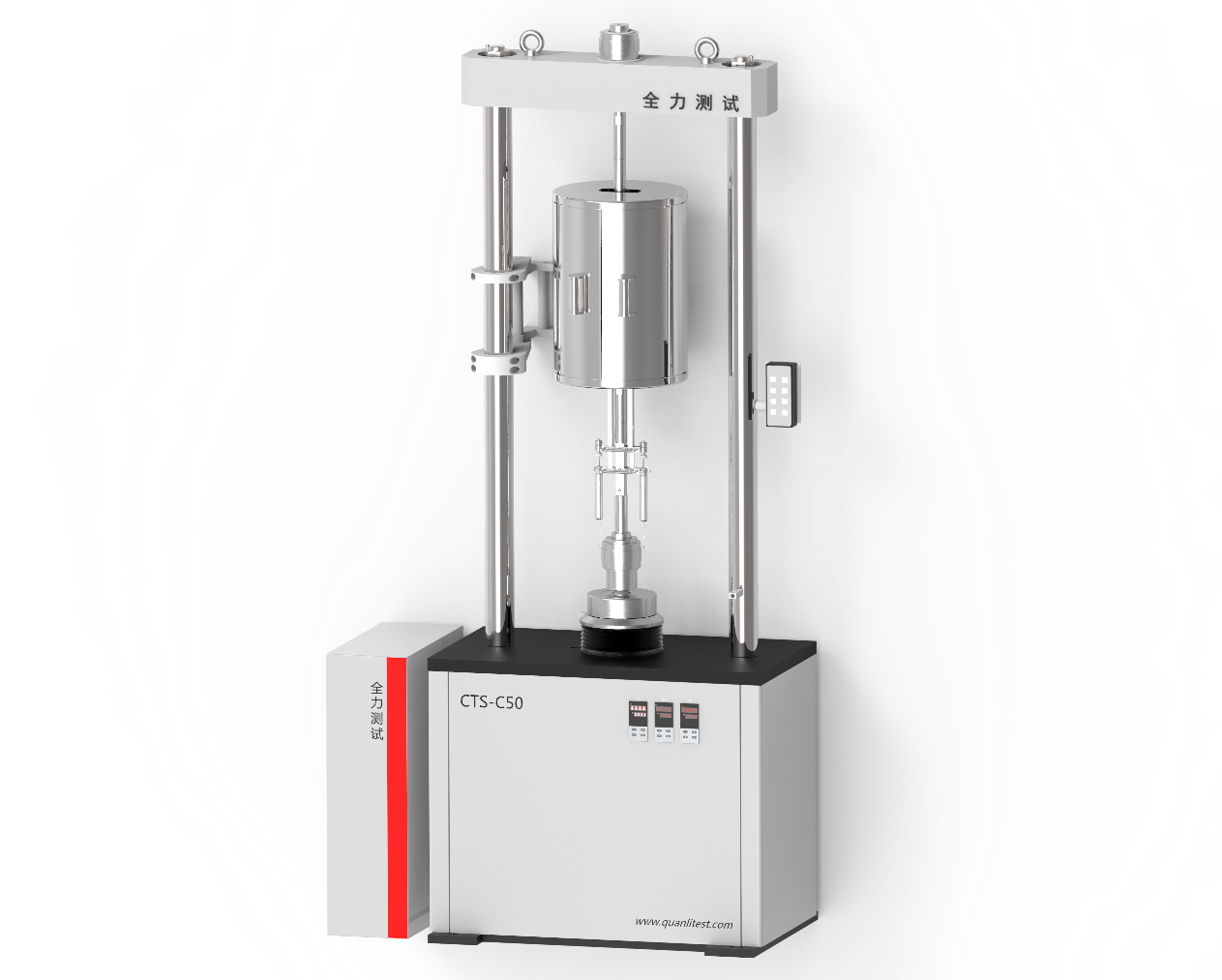

• CTS-C系列電子式蠕變試驗機



  一、產品概述：

  CTS-C系列蠕變試驗機屬于全電子式蠕變持久試驗機，主要由主機、高溫爐及溫控系統測量控制系統、計算機系統等部分組成。其中計算機系統可對多臺試驗機進行監控。可對金屬非金屬材料在一定的溫度環境下進行拉伸、蠕變、持久、應力松弛試驗，還可做低周疲勞、蠕變疲勞試驗。主要用于計量質檢、航空航天、冶金鋼鐵、高等院校以及科研實驗所等行業部門。




  二、產品制造和檢驗標準：

         1、JB/T9373-2014 《拉力蠕變試驗機技術條件》

         2、JJG276-2009《高溫蠕變、持久強度試驗機》

         3、GB2611-2007 《試驗機通用技術要求》

         4、GB/T16825.2-2018 《拉力蠕變試驗機施加力的檢驗》

        適用試驗方法標準:

        1、GB/T2039-2012 《金屬材料 單軸拉伸蠕變試驗方法》

        2、HB5195-96 《金屬高溫拉伸試驗方法》

        3、HB5150-1996《金屬高溫拉伸持久試驗方法》

        4、HB5151-1996《金屬高溫拉伸蠕變試驗方法》




  三、技術參數：


  項目	技術名稱	技術指標
  主機參數	試驗機精度	0.5級
  	最大試驗力	50kN/100kN
  	有效測量范圍	0.4%—100%Fs
  	試驗力準確度	示值誤差≤±0.5％
  	試驗力控制波動度	≤±0.5％
  	上下夾頭同軸度	≤8%
  	試樣規格	符合GB/T2039、HB5151、MSRR9968、ASTM E139規定或用戶要求定制
  	加荷精度	示值誤差≤±0.5％
  	下拉桿行程	120mm
  	下拉桿移動速度	0.01-100mm/min（無級變速）
  	伺服電機功率	400W
  	電源電壓	220V  50Hz
  高溫爐	工作溫度范圍	200℃—1200℃
  	有效均熱區長度	200mm
  	爐絲直徑	Φ5mm
  	爐管及電爐尺寸	爐管φ110（內徑）×420（長）mm
  	加熱方式	三段獨立加熱
  	外部尺寸	外徑φ320mm，長度500mm （約）
  	試驗溫度（℃）	溫度偏差	溫度梯度
  	200～600	±2	2
  	600～900	±3	3
  	＞900	±4	4
  引伸計	引伸測量裝置	引出爐外，光柵尺測量
  光柵尺	變形測量范圍	0～10mm
  	變形測量誤差	≤0.002mm
  	變形測量分辨力	0.001mm
  總功率	工作電壓	380V
  	伺服電機功率	0.4 kW
  	測控系統功率	0.05 kW
  	計算機控制系統功率	0.4 kW
  	高溫系統功率	4.5 kW
